目    录

1  环境介绍

1.1 网络环境介绍

1.2 系统环境介绍

1.3 安装包

2  基础环境配置

2.1 网络配置

2.2 域名解析配置

2.3 安装数据库依赖包

2.4 内核参数调整

2.5 关闭selinux、防火墙服务

2.6 创建用户组

2.7 软件资源限制

2.8 修改profile

2.9 修改csh.login

2.10 配置oracle、grid用户环境变量

2.11 配置ASM共享磁盘

2.12 配置swap分区

3  数据库软件安装

3.1 grid安装

3.2 DB软件安装

3.3 创建ASM磁盘

3.4 建库

4  备份前配置

4.1 开启共享归档

4.2 静态监听配置

1 环境介绍

数据库主机系统、图形化工具安装参考《oracle RAC部署环境准备手册-1系统与工具安装》

1.1网络环境介绍

Oracle RAC每个节点需要占用四个IP

  PUBLIC IP：主机对外的通信IP

  PRIVATE IP：RAC节点之间的通信IP

  VIP：节点的虚拟IP，可以飘移

  SCAN IP：RAC的集群服务IP，调节集群服务的IP

PUBLIC IP、VIP、SCAN IP同段，PRICATE IP与其他三个IP不同段

节点共用SCAN IP

1.2系统环境介绍

Oracle 18c操作系统兼容性如图：

本次采用Redhat7.0作为演示环境

1.3安装包

在ftp相应路径获取，database1、2是数据库软件包、grid是集群管理软件包

2  基础环境配置

RAC基础环境配置需要在两个节点配置，此处以RAC1示例

2.1网络配置

两个节点均需按预配置的IP设置PUBLIC IP和PRIVATE IP

vi /etc/sysconfig/network-script/ifcfg-ens224

TYPE="Ethernet"

PROXY_METHOD="none"

BROWSER_ONLY="no"

BOOTPROTO="none"

DEFROUTE="yes"

IPV4_FAILURE_FATAL="no"

IPV6INIT="yes"

IPV6_AUTOCONF="yes"

IPV6_DEFROUTE="yes"

IPV6_FAILURE_FATAL="no"

IPV6_ADDR_GEN_MODE="stable-privacy"

NAME="ens224"

UUID="5a7658cf-224e-4cfd-a0f4-622cf1447c25"

DEVICE="ens224"

ONBOOT="yes"

IPADDR="192.168.69.141"

PREFIX="18"

GATEWAY="192.168.64.1"

IPV6_PRIVACY="no

vi /etc/sysconfig/network-script/ifcfg-ens256

TYPE=Ethernet

PROXY_METHOD=none

BROWSER_ONLY=no

BOOTPROTO=none

DEFROUTE=yes

IPV4_FAILURE_FATAL=no

IPV6INIT=yes

IPV6_AUTOCONF=yes

IPV6_DEFROUTE=yes

IPV6_FAILURE_FATAL=no

IPV6_ADDR_GEN_MODE=stable-privacy

NAME=ens256

UUID=ec82fa38-fca2-405e-91d4-ef0b8b476c70

DEVICE=ens256

ONBOOT=yes

IPADDR=20.20.69.141

PREFIX=24

IPV6_PRIVACY=no

2.2域名解析配置

vi /etc/hosts

#PUBLIC

192.168.69.141   rac1

192.168.69.142   rac2

#PRIVATE

20.20.69.141    rac1priv

20.20.69.142    rac2priv

#VIP

192.168.69.143  rac1vip

192.168.69.144  rac2vip

192.168.69.145  racscan

配置完成后，可以检查一下两个节点hosts文件是否一致，可能会有隐藏符号

cat /etc/hosts 可以看到隐藏符号

注意：一定保证两个节点的hosts文件一致，不然后续grid安装会报错

2.3安装数据库依赖包

参考《 oracle RAC部署环境准备手册-2 yum源配置》文档配置

yum install bc binutils  compat-libcap1  compat-libstdc++-33  elfutils-libelf  elfutils-libelf-devel  fontconfig-devel  glibc  glibc-devel  ksh  libaio  libaio-devel  libX11  libXau  libXi  libXtst  libXrender  libXrender-devel  libgcc  libstdc++  libstdc++-devel  libxcb  make  smartmontools  sysstat  kmod* gcc-c++-

2.4内核参数调整

vi /etc/sysctl.conf

kernel.shmmni = 4096

kernel.sem = 250 32000 100 128

fs.file-max = 6815744

fs.aio-max-nr = 1048576

net.ipv4.ip_local_port_range = 9000 65500

net.core.rmem_default = 262144

net.core.rmem_max = 4194304

net.core.wmem_default = 262144

net.core.wmem_max = 104857

vm.swappiness = 0

vm.dirty_background_ratio = 3

vm.dirty_ratio = 80

vm.dirty_expire_centisecs = 500

vm.dirty_writeback_centisecs = 100

sysctl –p  使参数生效

参数可以根据实际情况调整

2.5关闭selinux、防火墙服务

sed -i 's/enforcing/disabled/g' /etc/selinux/config

setenforce 0

systemctl stop firewalld

systemctl disable firewalld

2.6创建用户组

groupadd -g 1000 oinstall

groupadd -g 1001 dba

groupadd -g 1002 oper

groupadd -g 1003 asmadmin

groupadd -g 1004 asmdba

groupadd -g 1005 asmoper

useradd -u 1001 -g oinstall -G dba,asmadmin,asmdba,asmoper grid

useradd -u 1002 -g oinstall -G dba,oper,asmadmin,asmdba oracle

echo 密码 |passwd --stdin grid

echo 密码 |passwd --stdin oracle

mkdir -p /oracle/app/oraInventory

chown -R grid:oinstall /oracle/app/oraInventory

chmod -R 775 /oracle/app/oraInventory

mkdir -p /oracle/app/grid

chown -R grid:oinstall /oracle/app/grid

chmod -R 775 /oracle/app/grid

mkdir -p /oracle/app/18.3.0/grid

chown -R grid:oinstall /oracle/app/18.3.0/grid

chmod -R 775 /oracle/app/18.3.0/grid

mkdir -p /oracle/app/oracle

chown -R oracle:oinstall /oracle/app/oracle

chmod -R 775 /oracle/app/oracle

mkdir -p /oracle/app/oracle/product/18.3.0/dbhome_1

chown -R oracle:oinstall /oracle/app/oracle/product/18.3.0/dbhome_1

chmod -R 775 /oracle/app/oracle/product/18.3.0/dbhome_1

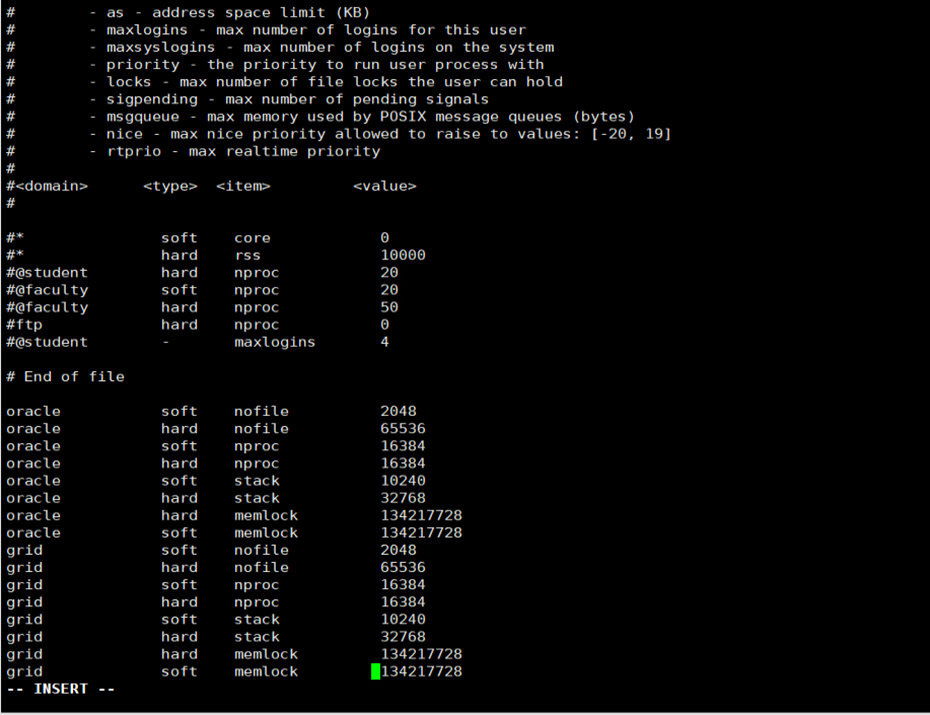

2.7软件资源限制

vi /etc/security/limits.conf

oracle           soft    nofile          2048

oracle           hard    nofile          65536

oracle           soft    nproc           16384

oracle           hard    nproc           16384

oracle           soft    stack           10240

oracle           hard    stack           32768

oracle           hard    memlock         134217728

oracle           soft    memlock         134217728

grid             soft    nofile          2048

grid             hard    nofile          65536

grid             soft    nproc           16384

grid             hard    nproc           16384

grid             soft    stack           10240

grid             hard    stack           32768

grid             hard    memlock         134217728

grid             soft    memlock         134217728

2.8 修改profile

vi /etc/profile

if [ \$USER = "oracle" ] || [ \$USER = "grid" ]; then

 if [ \$SHELL = "/bin/ksh" ]; then

    ulimit -p 16384

    ulimit -n 65536

 else

    ulimit -u 16384 -n 65536

 fi

umask 022

fi

2.9修改csh.login

vi /etc/csh.login

if ( \$USER = "oracle" || \$USER = "grid" ) then

limit maxproc 16384

limit descriptors 65536

endif

2.10配置oracle、grid用户环境变量

修改grid用户环境变量

su - grid

vi .bash_profile

export ORACLE_BASE=/oracle/app/grid

export ORACLE_SID=+ASM1  ---节点2 为+ASM2

export ORACLE_HOME=/oracle/app/18.3.0/grid

export PATH=$ORACLE_HOME/bin:$ORACLE_HOME/OPatch:$PATH

NAME=`hostname`

PS1="[$NAME:$LOGNAME]:\${PWD}>"

umask 022

红框的需要注释掉

source ~/.bash_profile

env |grep ORACLE

修改oracle环境变量

su - oracle

vi .bash_profile

export ORACLE_BASE=/oracle/app/oracle

export ORACLE_SID=orcl1  ---节点2 为orcl2

export ORACLE_HOME=$ORACLE_BASE/product/18.3.0/dbhome_1

export PATH=$ORACLE_HOME/bin:$ORACLE_HOME/OPatch:$PATH

NAME=`hostname`

PS1="[$NAME:$LOGNAME]:\${PWD}>"

umask 022

红框的需要注释掉

source ~/.bash_profile

env |grep ORACLE

2.11配置ASM共享磁盘

参考《oracle RAC部署环境准备手册-2 ASM磁盘组建》文档

2.12配置swap分区

注：安装软件如果预检查报错swap分区过小，可以用此种方法增加swap分区，安装前先配置增加一倍swap分区

创建swap分区

dd if=/dev/zero of=/oracle/swap1 bs=1M count=2048

创建一个swap类型文件,

mkswap /oracle/swap1

将swpf1生成swap文件

swapon /oracle/swap1

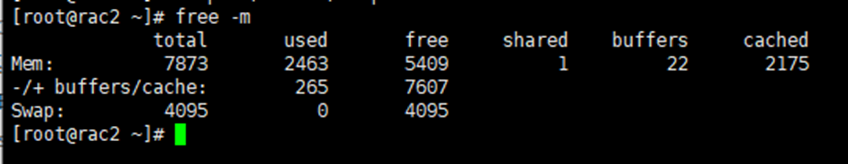

查看一下，swap1起作用了

free -m

实现开机后自动使用新添的swap1分区

vi /etc/fstab

添加swap行、tmpfs行

/oracle/swap1       swap       swap      defaults     0 0

tmpfs            /dev/shm   tmpfs   defaults,size=2G    0 0

tmpfs重置一下，使其当下有效

mount -o remount /dev/shm

3  数据库软件安装

在/oracle/app/oracle/product/18.3.0/dbhome_1目录下解压数据库软件包

unzip LINUX.X64_18_db_home.zip

在/oracle/app/12.2.0/grid/目录下解压grid安装包 unzip LINUX.X64_18_grid_home.zip

rpm -ivh /oracle/app/19/grid/cv/rpm/cvuqdisk-1.0.10-1.rpm

3.1grid安装

运行Xmanager中的Broadcast

记下图形化工具的窗口号

su - grid    进入grid用户下安装

cd /oracle/app/grid

export DISPLAY=192.168.93.51:1.0 （图形化工具安装主机IP）

./gridSetup.sh

选择 install and configure oracle grid infrastructure for a new cluster

选择configure an oracle standalone cluster

填入scan的名字，取消GNS的设置

选择add 添加节点2

输入grid用户密码，建立ssh连接

建立以后点test，出现如下界面则成功

查看配置是否正确，私网选择ASM&Private，下一步

选择configure ASM using block devices

选择 no

设置OCR磁盘组，选择50g的磁盘组成的磁盘组

如果选择flex，必须3块磁盘，以及剩余空间36352MB以上，如下图所示

这里需要特别说明下，如果你选了YES即为GIMR创建单独的MGMT磁盘组，那么OCR盘大小20GB左右就可以（当然你还需要为MGMT磁盘组准备存储,大概需要40G），如果你选择NO，那么请保证OCR盘至少40GB大小（准确数字忘了大概是38GB左右，不过40GB保险）。

设置通用密码  YUNqi123456

IPMI一般不设置

默认不设置EM

默认

默认

默认

选择不自动跑安装脚本,取消选择

安装验证

出现PRVG-2019错误可以忽略，在安装grid的过程中会设置两个节点的grid用户互信

出现如下错误

Daemon process "avahi-daemon" is running on node "rac1"

解决方法（两个节点都执行）：

ps -aux|grep avahi-daemon

kill -9 （两个进程号）

此处需要说明的是：

1）nfs-utils和net-tools无需安装，可忽略；

2）resolv.conf为DNS解析的配置，可忽略；

3）DNS这一项，可忽略；

除上述可忽略的几项外，如果还有其他的未满足项，则需要具体问题具体分析，待解决后再安装GRID。

因此可以选择“Ignore All”,然后单击“Next”按钮执行下一步,执行install安装：

Grid安装到这里时，需要去两个节点分别运行两个脚本

用root账户登录，分别先后在rac1 rac2执行两个脚本（执行完一个才能第二个）

rac1

rac2

如果有下图的报错，检查一下两个节点是否能ping通scan IP，如果能通，可以直接忽略

3.2DB软件安装

在oracle用户下安装DB软件

export DISPLAY=192.168.93.51:1.0

cd $ORACLE_HOME

./runInstaller

选择install database software only

选择Oracle Real Application Clusters database installation

选择select all  并测试ssh是否连接成功

选择“Enterprise Edition(4.7GB)”

确认无误后下一步

默认

安装验证

出现一下界面

此处需要说明的是：

1）net-tools，可忽略；

2）resolv.conf为DNS解析的配置，可忽略；

3）DNS/INS，未配置DNS导致，可忽略；

4) Single Client Access Name(SCAN)这一项，为没有配置DNS所致，可忽略；

除上述可忽略的几项外，如果还有其他的未满足项，则需要具体问题具体分析，待解决后再安装数据库软件。

因此可以选择“Ignore All”,然后单击“Next”按钮执行下一步：

点install进入安装界面

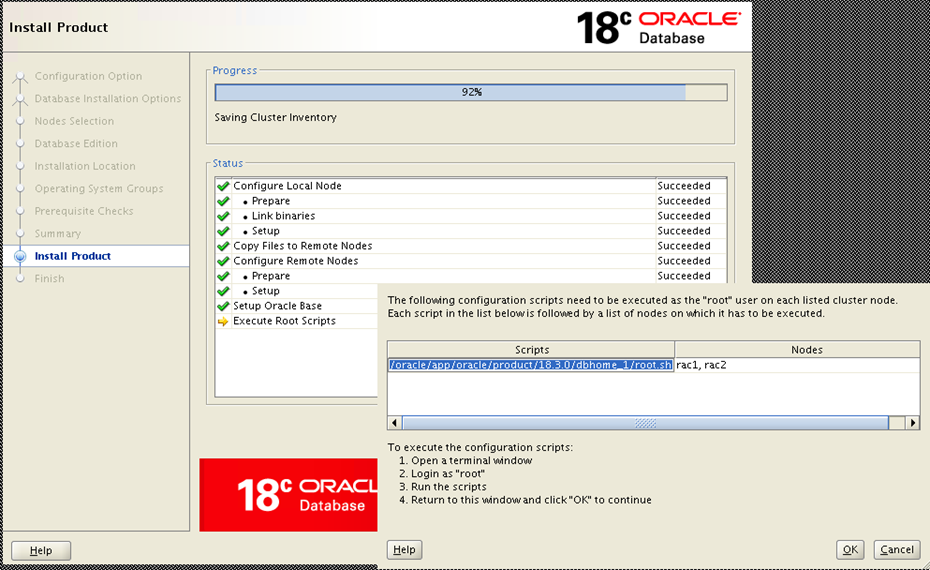

接着出现一下界面

以root用户登陆系统，执行上面的脚本，顺序如下

3.3创建ASM磁盘

以grid用户登录节点1执行ASMCA创建DATADG和ARCHDG

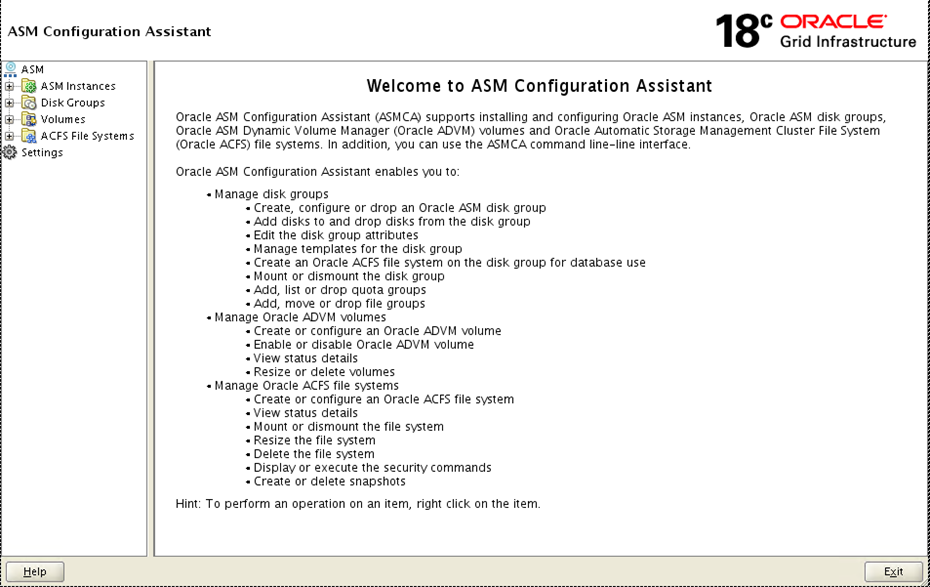

进入界面后点creat

创建ARCHDG

创建DATADG

确认是否全部mount，如果是就exit

3.4建库

以oracle用户登录节点1执行DBCA建库

注意要修改相关设置，如字符集、归档模式、redo log大小、multiplex redo log设置等

执行dbca后出现如下安装界面：

选择创建一个数据库

开启归档模式

设置通用密码

4  备份前配置

4.1开启共享归档

①查询是否开启归档

SQL> archive log list;

②创建共享目录

[grid@rac1 ~]$ export ORACLE_SID=+ASM1

[grid@rac1 ~]$ asmcmd

ASMCMD > ls

DATADG/

ARCHDG/

SYSDG/

ASMCMD > cd DATADG/

ASMCMD > ls

Orcl/

ASMCMD > mkdir arch

ASMCMD > cd arch

ASMCMD > pwd

+DATADG/arch

ASMCMD > exit

③将rac设置成单实例模式

SQL > show parameter cluster_database

SQL > alter system set cluster_database=false scope=spfile sid='*';    (两个节点都要执行命令)

④开启归档

分别关闭两个节点实例

shutdown immediate

将节点1启动至mount状态，开启归档，设置归档路径，格式，并打开数据库还原rac模式

SQL> startup mount

SQL> show parameter cluster_database   查看之前设置是否生效

SQL> alter database archivelog;    开启归档

SQL> alter system set log_archive_format='test_%t_%s_%r.log' scope=spfile;  设置归档格式

SQL> alter system set log_archive_start=true  scope=spfile;

SQL> alter system set log_archive_dest_1='location=+DATADG/arch'  scope=spfile;

SQL> alter database open;

SQL> alter system set cluster_database=true scope=spfile sid='*';

SQL> shutdown immediate;

归档格式说明：

%t     重做线程号

%s     日志序列号

%r      resetlogs的id号

⑤打开所有节点数据库

[oracle@rac1 ~]$ srvctl start database -d orcl

使用集群服务打开所有节点数据库

查看是否生效

SQL> archive log list;

切换归档，查看归档是否正常工作

alter system switch logfile; 或者alter system archive log current;

4.2静态监听配置

参考11g静态监听配置：

vi /oracle/app/11.2.0.4/grid/network/admin/listener.ora
